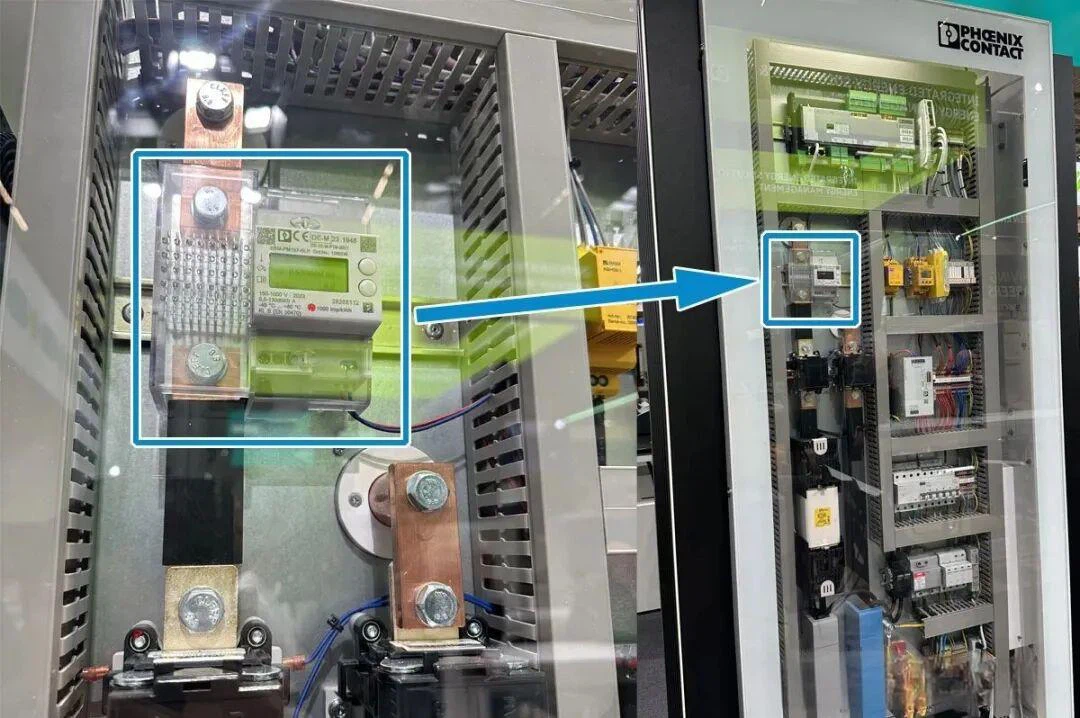

多くのエンジニアは、電力量計の RS485 通信がデータ収集に失敗し、複数回の試行が必要になる場合があると報告しています。この問題は、不適切な電磁適合性 (EMC) 設計に関連している可能性があります。
EMC: 通信の見えない守護者
EMC (電磁両立性) とは、デバイスまたはシステムがその電磁環境内で、その環境内の他のデバイスに耐えられない電磁干渉を引き起こすことなく正常に動作する能力を指します。
EMC は、次のような産業機器にとって重要です。電力メーター。これは、国内規制や市場アクセス認証 (CE、FCC、3C など) を満たすための基本的な要件であるだけでなく、複雑な電磁環境下で製品の安定した信頼性の高い動作を保証し、安全上のインシデントを防ぐためにも重要です。
RS485通信における一般的な問題
エネルギー メーターの RS485 通信における一般的な干渉問題は、主に次のことが原因で発生します。
- 外部電磁干渉: エネルギー メーターは複雑な産業環境に設置されることが多く、インバーターやモーター スターターなどの干渉源にさらされる可能性があります。これらのノイズは通信回線に混入する可能性があります。
- 配線の欠陥: ツイストペア ケーブル、接地されていないシールド、および高電圧線との平行配線を使用すると、システムの干渉耐性が低下する可能性があります。-
- サージ サージ: 雷または動作時の過電圧によってサージが発生する可能性があります。 RS485 トランシーバーは低電圧 (約 5V) で動作し、電圧許容範囲が非常に限られています (-7V ～ +12V)。過電圧により簡単に損傷する可能性があります。
電力メーターとの RS485 通信問題の自己診断-
配線を確認してください: シールド付きツイストペア ケーブルを使用していますか?{0}}シールドの一端がしっかりとアースに接続されていますか?
ツイストペア ケーブルは RS485 で使用できますか?{0}?間違っている！まず、シールド付きのツイストペア ケーブルを使用する必要があります。-このシールドは信号に対する「防弾チョッキ」として機能します。最も重要なことは、この「防弾チョッキ」は接地されなければならないということです。多くの障害は、シールドがアースに接続されずにぶら下がったまま、またはわずかに圧縮されただけであるために発生します。これにより、信号の周囲に漏洩鎧が効果的に形成され、干渉が侵入する可能性があります。接地されていないシールドはシールドがないのと同じであることに注意してください。
グランドを確認します: デジタル グランドとシールド グランドは別々ですか?機器の筐体は接地されていますか?
アースは単にそれらを接続するだけではありません。デジタル回路からのノイズがグランド線を通って漏れてアナログ信号を妨害するのを防ぐために、デジタル グランド (チップ グランド) とアナログ グランド (シールド グランド) を分離することが最善です。さらに重要なことは、デバイスの金属ケースが確実に接地されている必要があることです。これにより、重大な干渉 (落雷や送電網の変動など) が回路内で循環するのではなく、地下に誘導されます。適切な接地がなければ、あらゆる保護は役に立ちません。
保護の確認: 保護コンポーネントは正しく選択されていますか?順番は「保護が先、チップが先」でしょうか？
RS485 インターフェイスに保護回路 (TVS ダイオードやガス放電管など) を追加することは適切ですが、設置だけでは効果が保証されません。これらの保護コンポーネントは階層的な方法で動作します (セキュリティが最初にトラフィックをブロックし、次に SWAT をブロックするのとよく似ています)。これらは、サイトで予想される干渉強度に基づいて選択する必要があります。さらに、そのレイアウトは「最初に保護、次にフィルタリング」の順序に従う必要があります。つまり、信号はチップに入る前に保護コンポーネントを通過する必要があります。
結論
電磁干渉は産業環境のいたるところに存在します。 RS485 通信は、ある程度の耐干渉性を提供する差動伝送を利用しますが、電力量計アプリケーションで EMC 設計を優先しないと、依然として通信の不安定、データ損失、さらには機器の損傷のリスクにつながる可能性があります。
