非系統電力メーターの配線に関する完全ガイド-

電力メーターについて考えるとき、最初に思い浮かぶのは、電力会社が電気料金を決済するために設置した壁に取り付けられたメーターです。{0}

ただし、電力メーターの用途はこれをはるかに超えています。{0}電力メーターは、企業のエネルギー管理、電気自動車の充電ステーション、太陽光発電エネルギー貯蔵システム、機械設備のサポートなどの分野で不可欠な「エネルギー マネージャー」です。

では、これらの「非送電網」シナリオでは、電力メーターはどのように見えるのでしょうか?{0}}また、どのように配線すればよいのでしょうか?この記事ではそのすべてを説明します。

I. 単相交流電力量計: 家庭用電気使用の「基礎知識」

単相電気とは何ですか?-

単相電気は、単相線 (活線 L) と 1 本の中性線 (N) で構成され、単相正弦波交流を提供します。-。これは、家庭、中小企業、低電力機器向けの主力電源です。-

国別の基準:

中国: 220V / 50Hz

ヨーロッパおよびアメリカ: 230V / 50Hz

北米、日本、韓国: 100-120V / 60Hz

配線原理: 国や地域に関係なく、単相電力量計の配線方法はほぼ同じです。-基本的な原理は、電流コイルは直列に接続され、電圧コイルは並列に接続されるということです。

主な予防措置:

• 活線は正しい端子に接続する必要があります。端子 1 は活線に接続する必要があります。
• 負荷と直列に接続された電流コイル: 電流コイルは負荷と直列に接続されます。電圧コイルは負荷と並列に接続されます。
• 同極性の原則: 両方のコイルの両端は電源の同じ極性端子に接続する必要があります。

II.三相交流電力量計: 産業用電力の「主力」

三相電気とは何ですか?{0}}

三相電気は、同じ周波数、等しい振幅、120 度の位相差を持つ 3 セットの交流で構成されます。これには、3 本の活線 (L1、L2、L3、通常 A、B、C というラベルが付けられている) と 1 本の中性線 (N) が含まれています。ここで:

線間電圧: 380V (活線間)

相電圧: 220V (活線と中性線の間)

単相電力と比較すると、三相電力では 2 つの相が追加されるため、必然的に配線が複雑になりますが、基本的な原理は変わりません。-

配線方法：

三相電力量計には、さまざまな負荷タイプに適した、三相 3 線式と三相 4 線式の 2 種類があります。-負荷電流に応じて、次の 2 つの接続方法があります。

方法 1: 直接接続 (負荷電流がメーターの範囲以下)

• 三相活線と中性線をメーターの対応する端子に直接接続します。-
• メーターの内部電流コイルは負荷と直列に接続され、電圧コイルは負荷と並列に接続されます。
• 通常、各端子には複数の固定ネジがあります。配線中はワイヤの端がしっかりと固定されていることを確認してください。

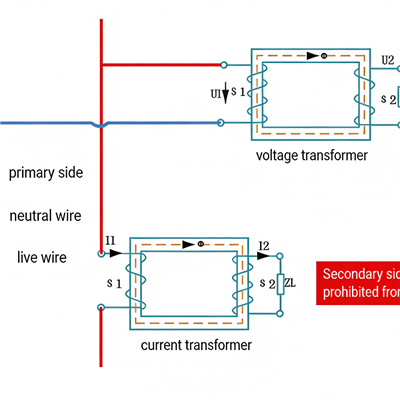

方法 2: 変流器を介した接続 (負荷電流がメータの範囲を超える)

• 変流器(CT)と変圧器(PT)が必要です。
• 変流器の一次側は負荷と直列に接続され、二次側はメーターの電流コイルと直列に接続されます。
• 変流器の二次側は決して開回路にしてはいけません。-
• 変圧器の一次側は負荷と並列に接続され、二次側はメーターの電圧コイルと並列に接続されます。

Ⅲ． DC エネルギー メーター: 新エネルギー時代の新たな寵児

新しいエネルギー源の台頭により、DC エネルギーメーターの需要は日々増加しています。電気自動車の充電ステーション、太陽光発電エネルギー貯蔵システム、太陽光発電 DC オフグリッド システムなどのシナリオでは、DC 電力が供給され、電力の計測、請求、管理が必要な場合はどこでも、DC エネルギー メーターが必要です。-

IV.配線の安全原則の概要 (必読)

AC メーターを使用する場合でも DC メーターを使用する場合でも、次の安全原則に留意する必要があります。

要約すれば

家庭用の単相交流メーター、-工場用の三相交流メーター、新エネルギー用途の直流メーターなど、形状や配線方法は異なりますが、基本原理は同じです。-電流コイルは直列に接続され、電圧コイルは並列に接続されます。

この基本原則をマスターし、特定の端子台を正確に識別することで、さまざまなオフグリッド シナリオでのメーター配線のニーズに自信を持って対応できるようになります。{0}}この「配線ガイド」があなたの仕事の参考になれば幸いです。
