急成長を遂げる新エネルギー自動車業界では、DC 充電パイルの正確な計量が業界にとって不可欠なニーズとなっています。
中国の電力計量分野の専門的かつ革新的な企業として、浙江リアリン電子有限公司（以下「リアリン」）は、国家電力網浙江充電杭プロジェクトの支援を受けて、2020年にDJZ1226G統合型DCスマートエネルギーメーターを開発しました。

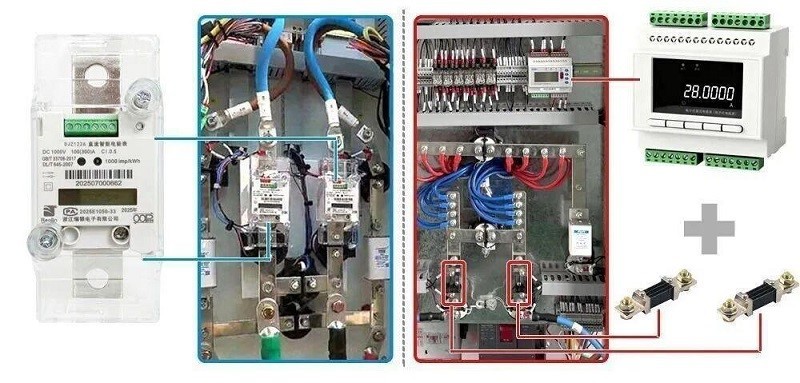

この製品は、従来の分割型電力メーターの束縛を打ち破るだけでなく、その統合された設計とインテリジェントな機能により、一体型 DC メーターにおける UBS の先駆的な地位を確立します。{0}
1. 研究開発の背景
2020 年以前は、DC 充電パイルでは一般に分割型エネルギー メーター（外部シャントまたはホール センサー）が使用されていました。これには、次の 3 つの大きな欠点がありました。{1}
1. 精度の減衰: 電流サンプリング信号ラインが長すぎると電磁干渉の影響を受けやすく、長期間使用すると誤差が増加します。-
2. 複雑な設置: 追加のシャント コネクタが必要となるため、人件費が高くつき、エラーのリスクが高くなります。
3. セキュリティが弱い: シャント コネクタにはリード シールがないため、改ざんの危険があります。
詳細な研究を経て、Reallin R&D チームは 2020 年にプロジェクトを正式に開始しました。その目的は、コード名 DJZ1226 で「高精度、小型、強力な抗干渉機能」を備えた統合型 DC エネルギー メーターを作成することです。-
2. 技術の進歩
DJZ1226 の中心的な革新は、その「統合されたシャントとベース メーター」にあります。
- Precision Leap: マンガン銅-銅シャントを内蔵し、総合精度 0.5 クラス (国家標準 CL0.5) を達成し、業界標準の 1.0 クラス未満を大幅に上回ります。
- 耐干渉アップグレード: 電流信号は計測チップに直接接続され、サンプリング距離がミリメートルレベルに短縮され、電磁干渉が回避されます。
- 消費電力の最適化: シャント抵抗の低減により発熱が 90% 削減され、-40 度から 70 度の極端な環境に適しています。
機能拡張のブレークスルー:
- 最大 115.2kbps の速度で複数の通信プロトコル (DL/T 645-2007、DL/T 698.45、Modbus RTU) をサポートします。
- 統合されたデータストレージ機能により、100件の充電イベントと過電圧や過電流などの障害を記録できます。
- 電気パルス出力インターフェースを追加し、仮想負荷検証をサポートし、校正プロセスを簡素化しました。
- デュアル RS485 オプション: 1 つのチャネルはデータを充電パイル マザーボード (TCU) にアップロードし、もう 1 つのチャネルはデータを監視プラットフォームにアップロードできます。
3. 品質管理
DJZ1226 の信頼性を確保するために、Reallin は 3 段階の品質管理システムを確立しました。-
研究開発の検証:
CNAS 認定研究所（EMC、環境研究所、精密研究所を含む）で多数の厳格なテストが完了しました。{0} 3 メートルの半波電波暗室を使用して、高放射線シナリオをシミュレートし、抗干渉能力を検証しました。{{3}
サプライチェーンのコラボレーション:
- サプライヤー向けに、認定レビュー、材料認証、バッチ サンプリング検査、クローズド ループ改善の 4 段階の管理システムが導入されています。-
- 主要コンポーネント（マンガン-銅シャントなど）のカスタマイズされた生産。
スマートな製造:
- SMT（表面実装技術）の組み立て、校正、最終検査のプロセスは自動化されており、高度な自動化を実現しています。
- MES (製造実行システム) は、生産データの完全なトレーサビリティを提供し、人的ミスを排除します。
4. 市場の検証
2022 年の量産後、DJZ1226 はすぐに市場での認知度を高めました。
- 大規模な充電ステーション: TELD、Star Charge、Xiaoju Charging などの通信事業者と互換性があります。
- 過給パイル: J50159-FD モデルは 1000A 大電流をサポートし、メガワット過給のニーズに適合します。
- 太陽光発電-蓄電システム: 太陽光発電システムの DC- 側の計量に適用され、「発電-蓄電-の使用」の統合管理が実現します。
5. インテリジェントなアップグレード
2024 年に Reallin は、先進的でインテリジェントで環境に優しい製造拠点に移転しました。
- 産業用ロボットを導入して部品の組み立て、溶接、品質検査を完了し、人件費を削減しながら製品の品質を大幅に向上させます。
- 生産能力がフルに達した後は、新しい拠点の年間生産能力は 2,000 万台の単相/三相電力メーターを超えることになります。-
- マイクログリッド技術を組み合わせて「ゼロカーボン生産ライン」が構築され、世界的なカーボンニュートラルの目標を強化します。-
